Le système de collecte

Quels sont les différents types de réseaux ?
Quels sont les différents ouvrages du réseau de collecte ?

Le réseau d'assainissement collectif peut être de deux types

Le réseau unitaire collecte à la fois les eaux usées et les eaux pluviales. Lors de fortes pluies, afin d’éviter l’engorgement des réseaux, les effluents en excès peuvent être évacuées via un déversoir d’orage directement dans le milieu naturel.

Dans le cas d’un réseau séparatif, deux réseaux coexistent. L’un collecte les eaux pluviales, les stocke si besoin dans des bassins de rétention avant de les rejeter dans le milieu naturel à un débit défini. L’autre achemine les eaux usées vers une station d’épuration, d’où l’importance de s’assurer de la bonne réalisation de son branchement.

Les principaux ouvrages du réseau

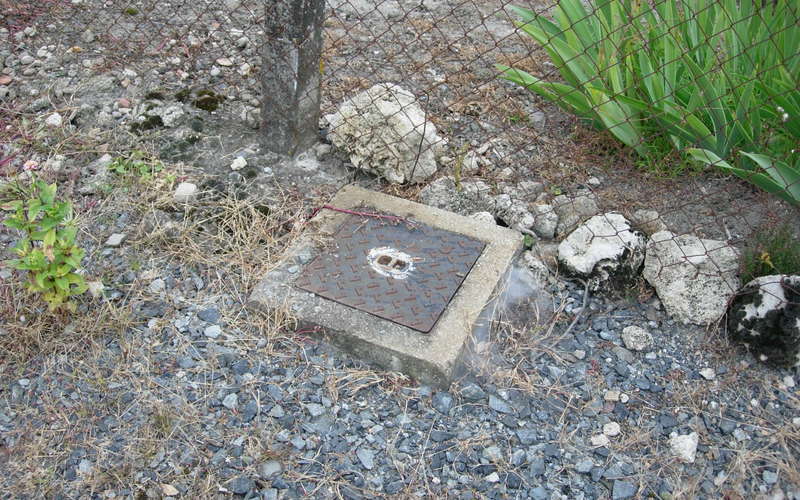

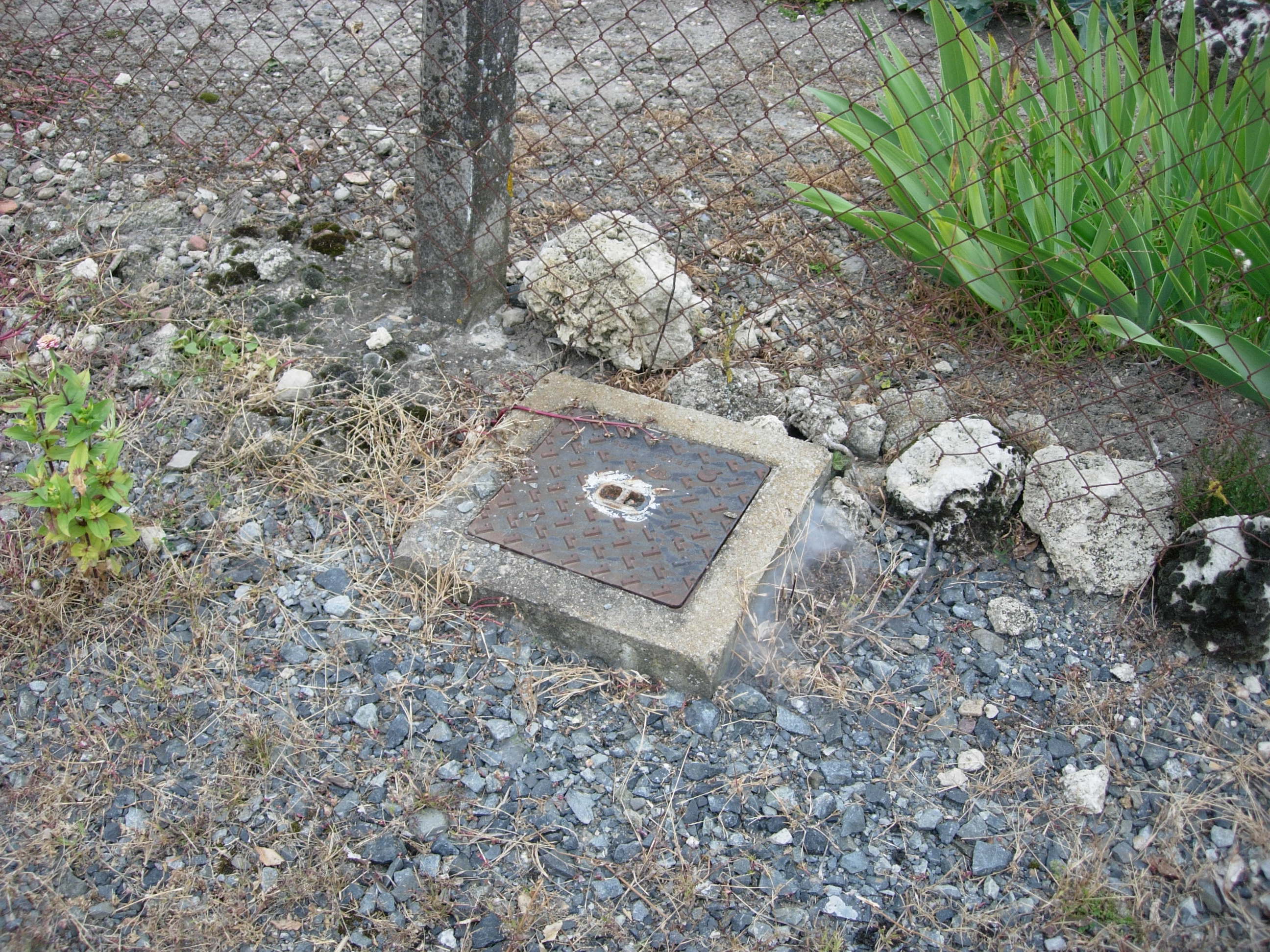

Regard de branchements

Délimite la partie privée de la partie publique du réseau.

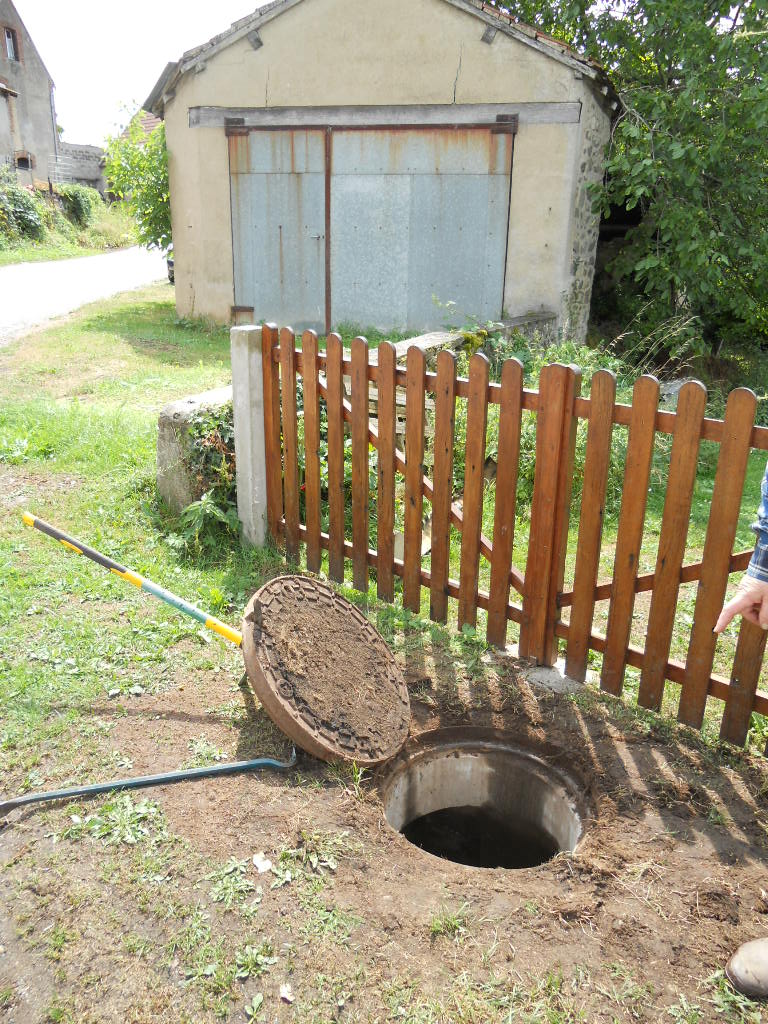

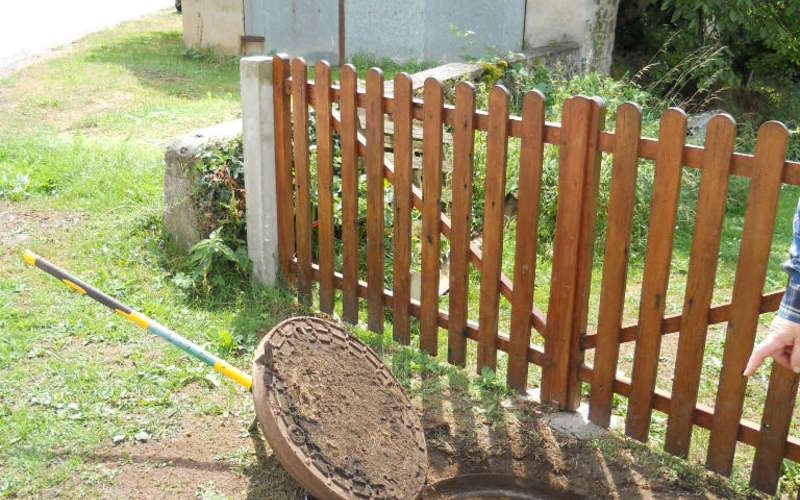

Regard de visite

Placé en surface, fermé par un tampon, il permet de contrôler le bon écoulement des eaux et d’entretenir les collecteurs et conduites.

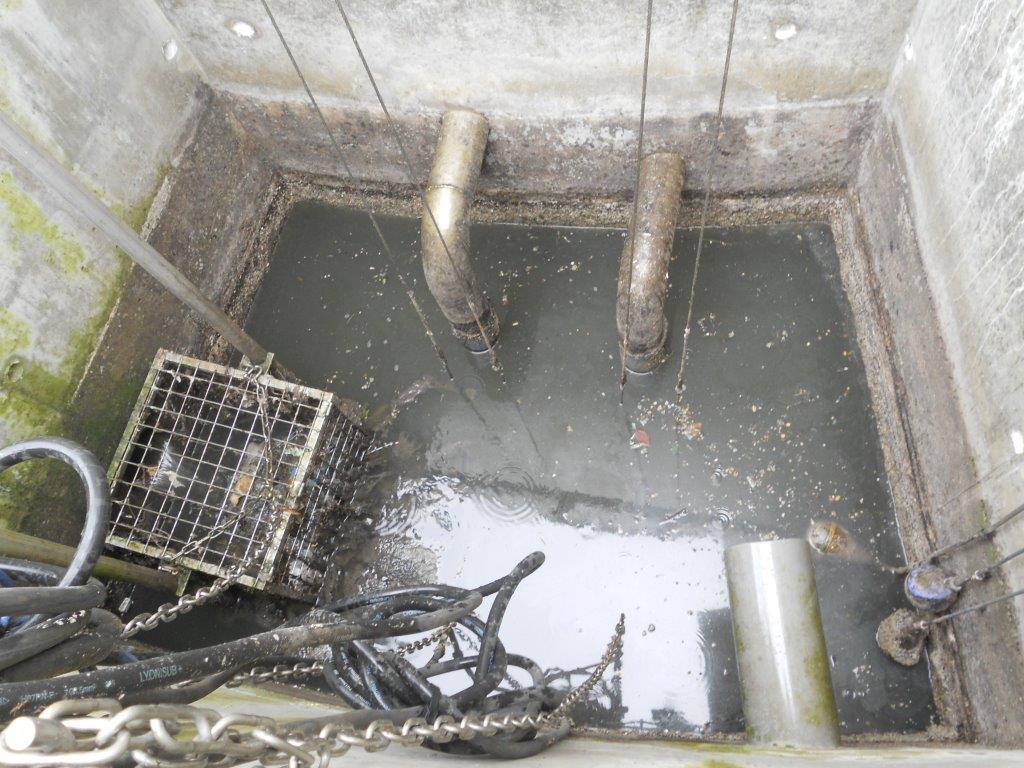

Poste de relèvement

Positionné au niveau d’un collecteur, il permet de relever les eaux usées pour permettre leur écoulement.

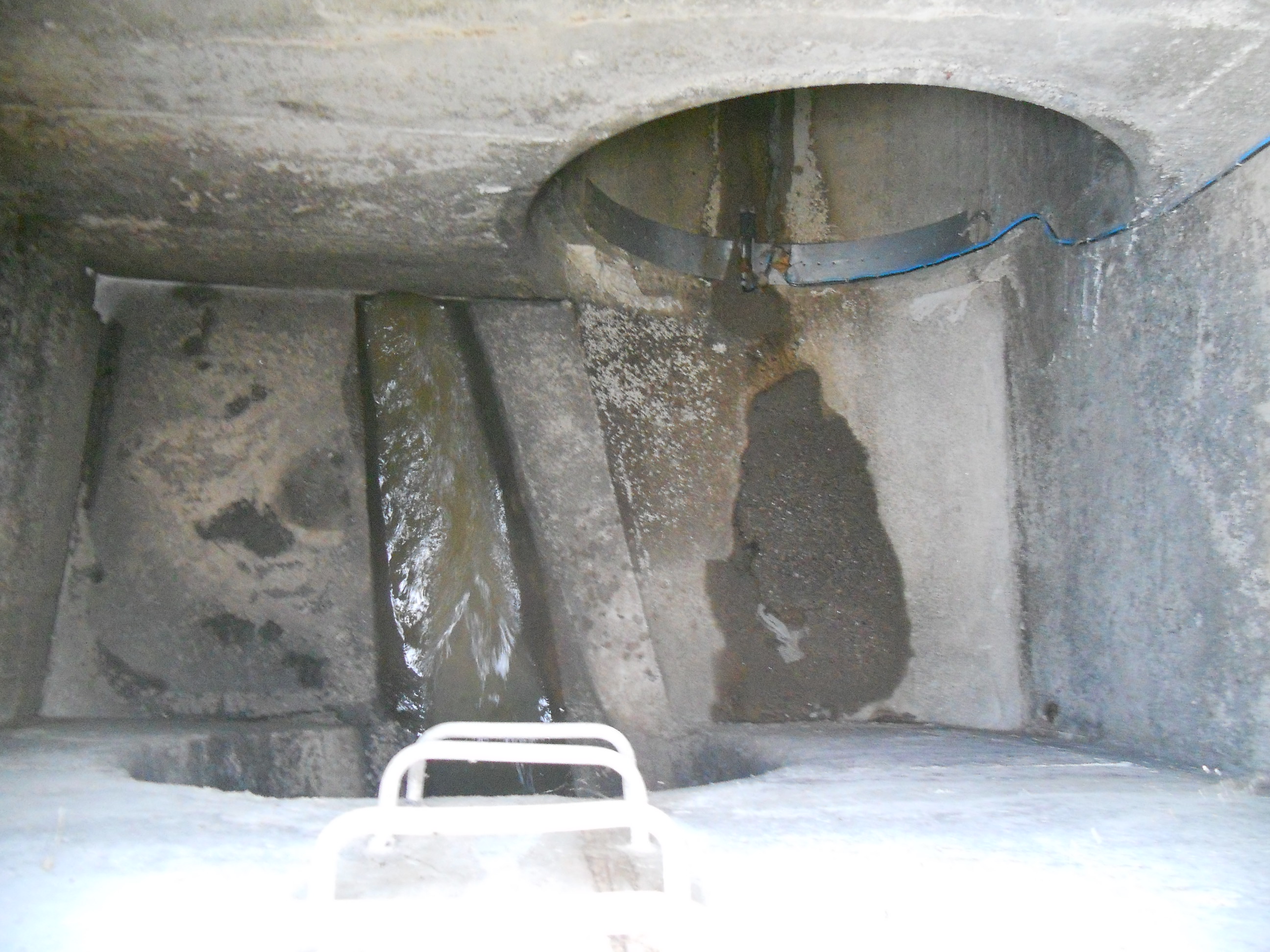

Déversoir d’orage

Ouvrage implanté sur les réseaux unitaires. Il permet d’éviter la surcharge des réseaux d’assainissement lors d’épisodes pluvieux conséquents et les dysfonctionnements des stations d’épuration.

Bassin d’orage

Les effluents déversés par le déversoir d’orage peuvent être dirigés vers un bassin d’orage qui a pour rôle de stocker puis de renvoyer si possible les effluents vers la station d’épuration ou directement au milieu naturel par un trop plein.

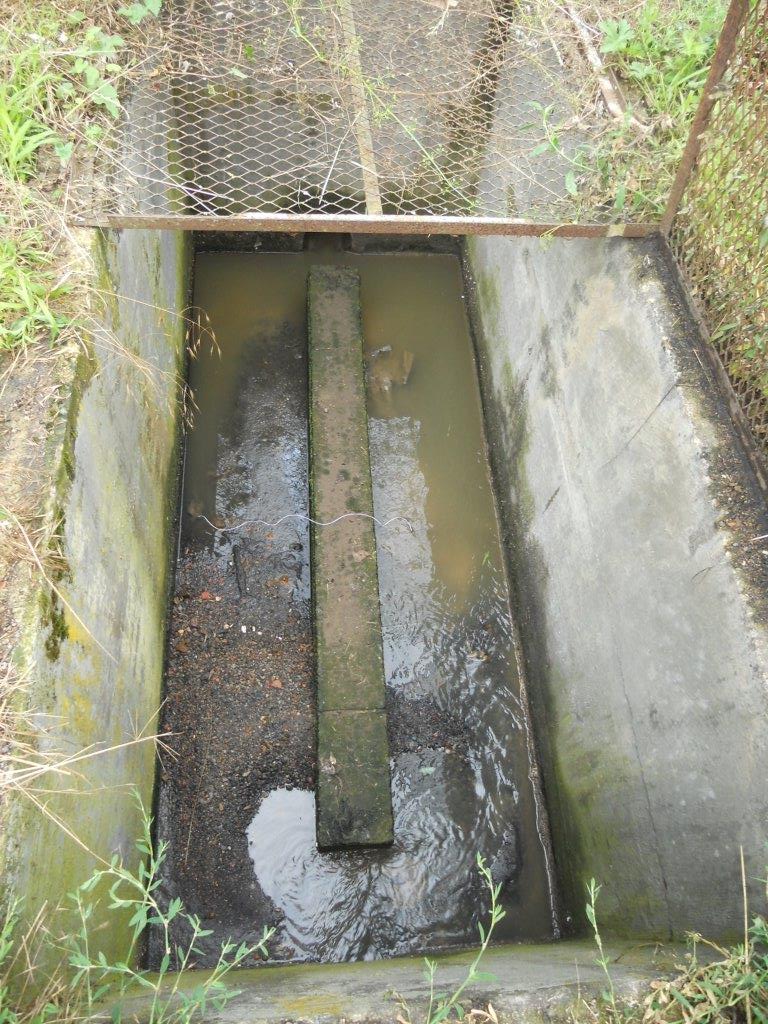

Dessableur

Ouvrage qui permet la rétention du sable contenu dans les effluents et ainsi de protéger les pompes des postes de relevage et limiter l’ensablement des stations.

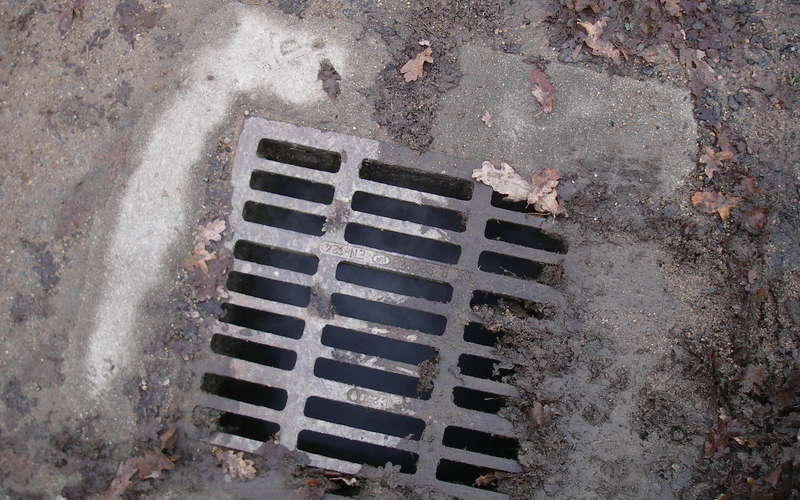

Avaloir

Situé le long des rues, les avaloirs concernent les eaux pluviales. Ils permettent de recueillir les eaux de ruissellement et de les évacuer au milieu naturel ou dans le réseau de collecte unitaire le cas échéant.

Les ouvrages d'assainissement

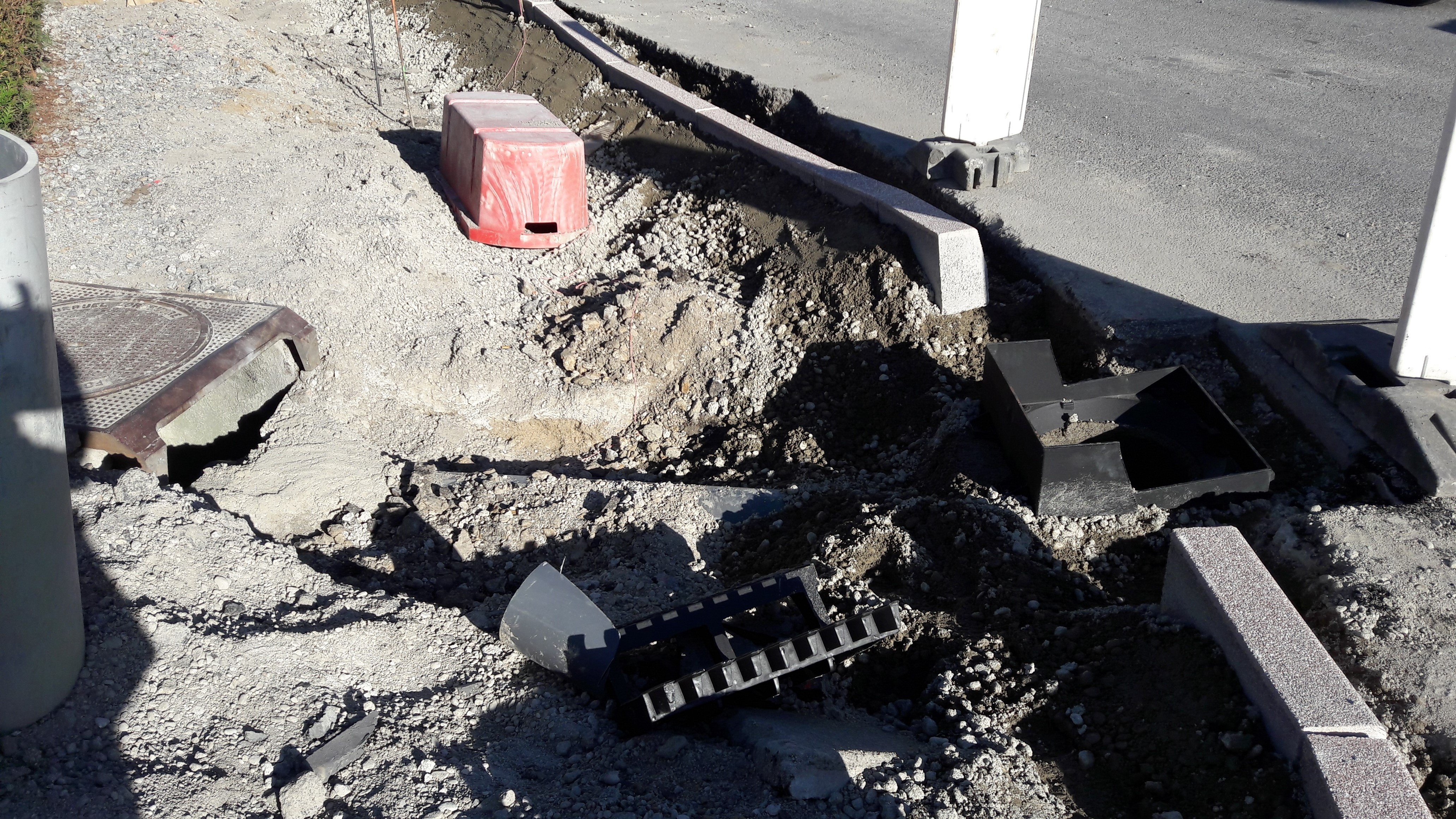

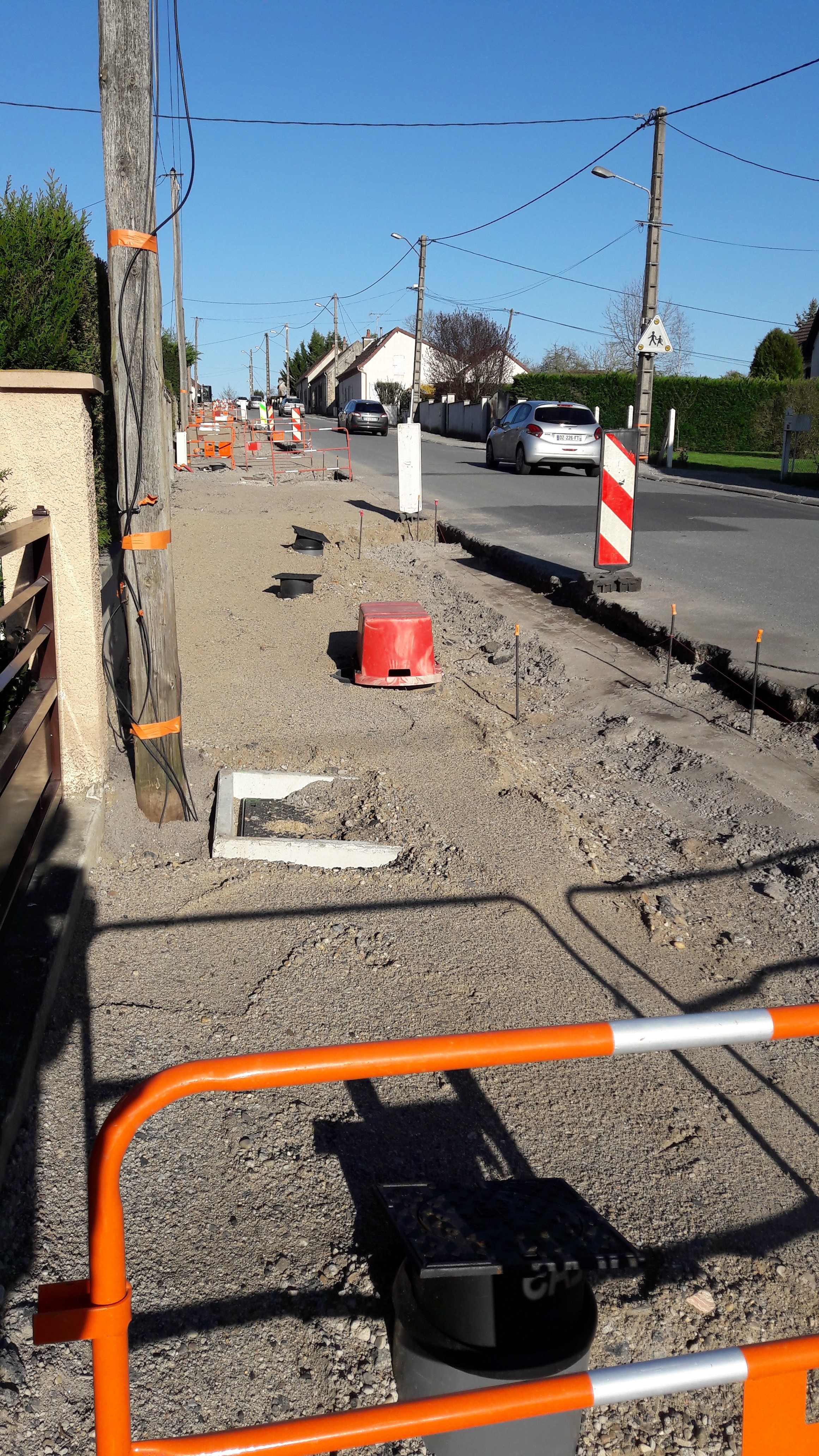

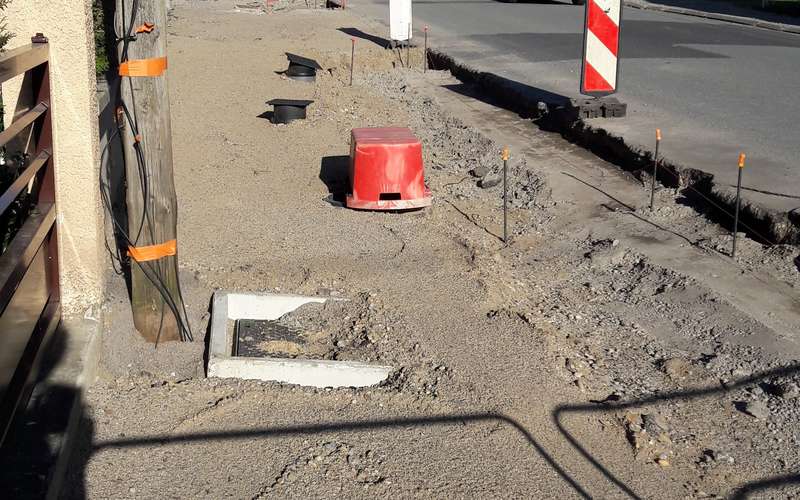

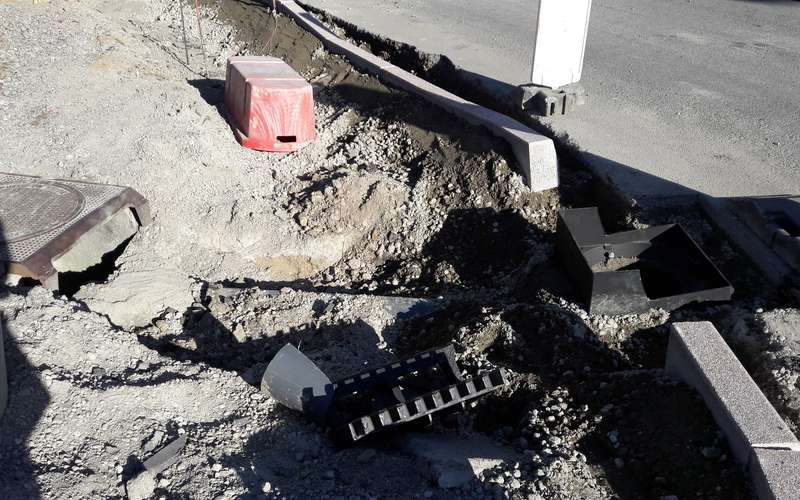

Pose de regards de branchement lors d'un réfection de réseau

DSCN0069

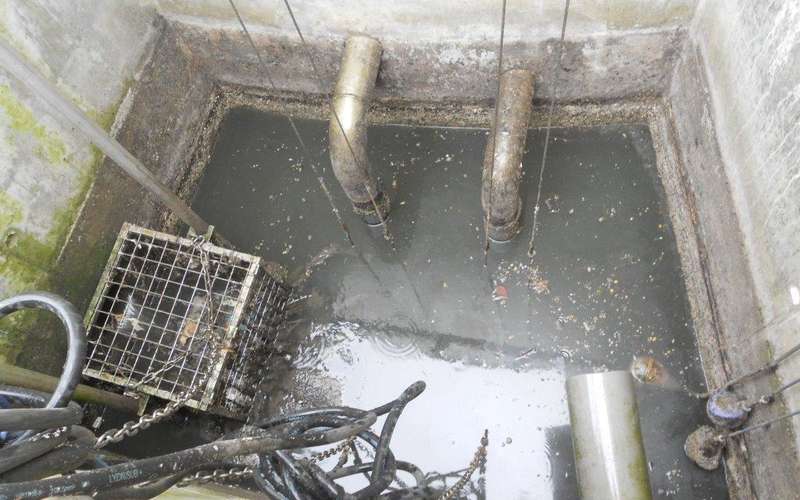

POSTE 2

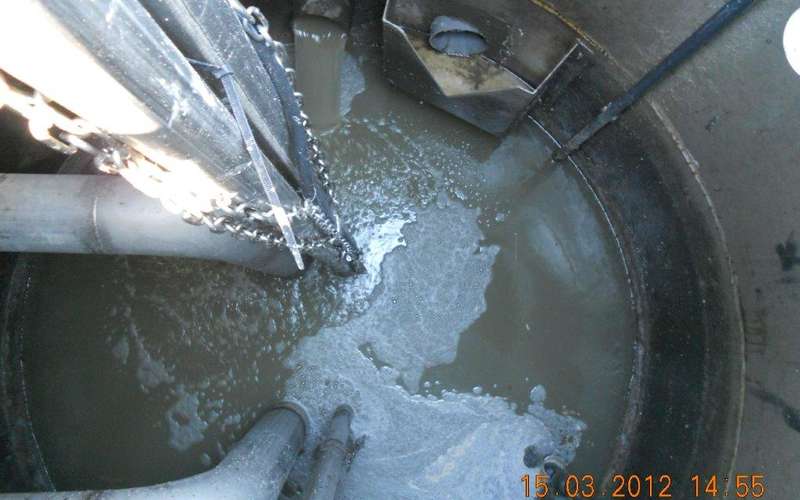

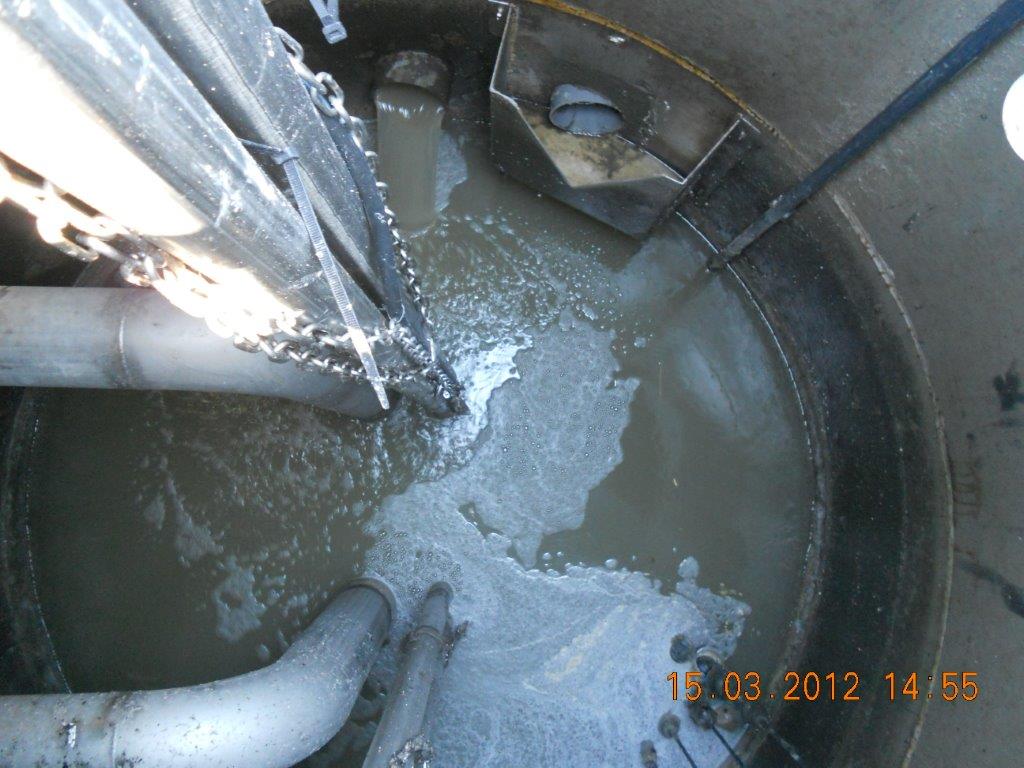

Poste 4

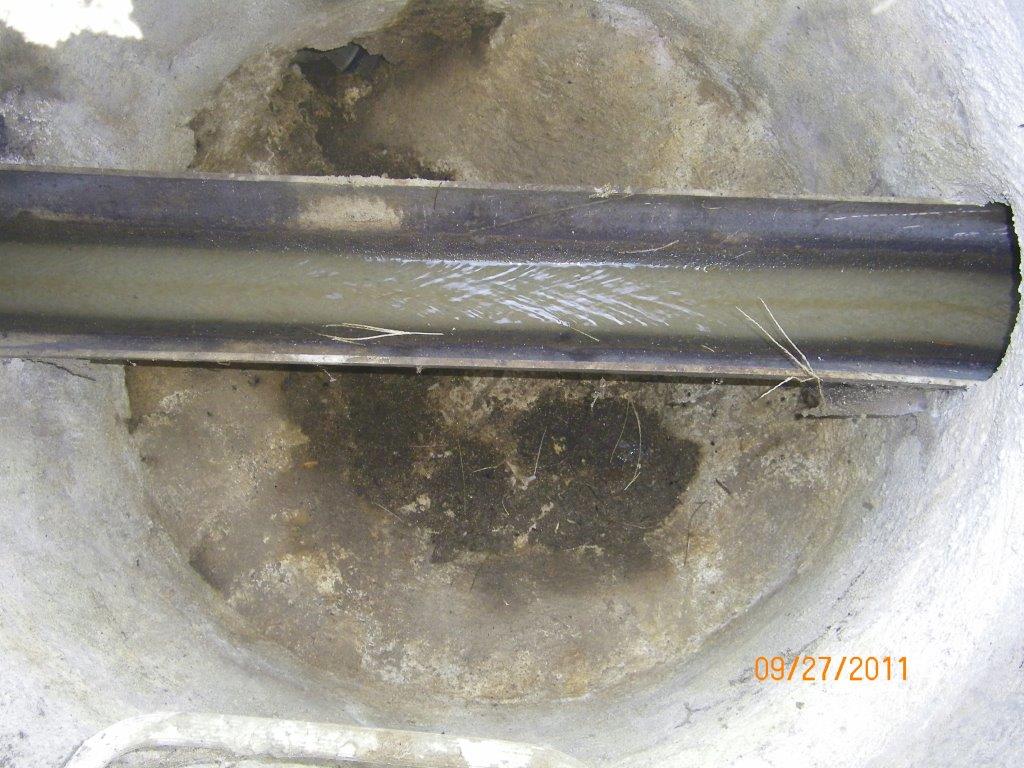

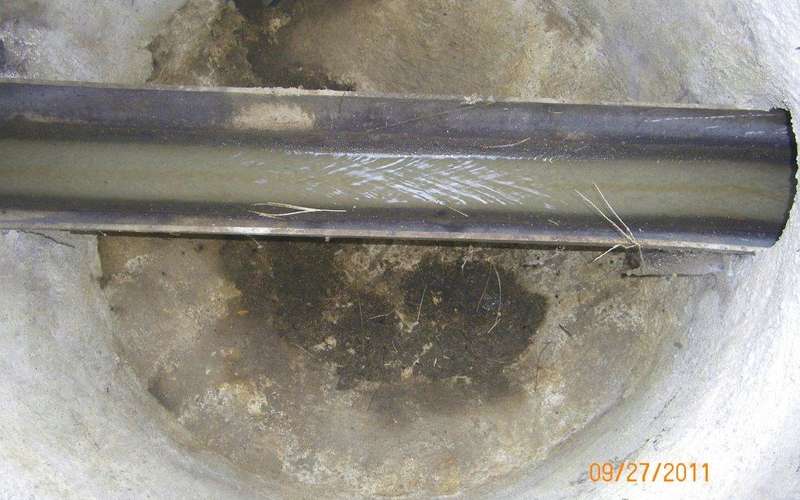

St farge DOol b

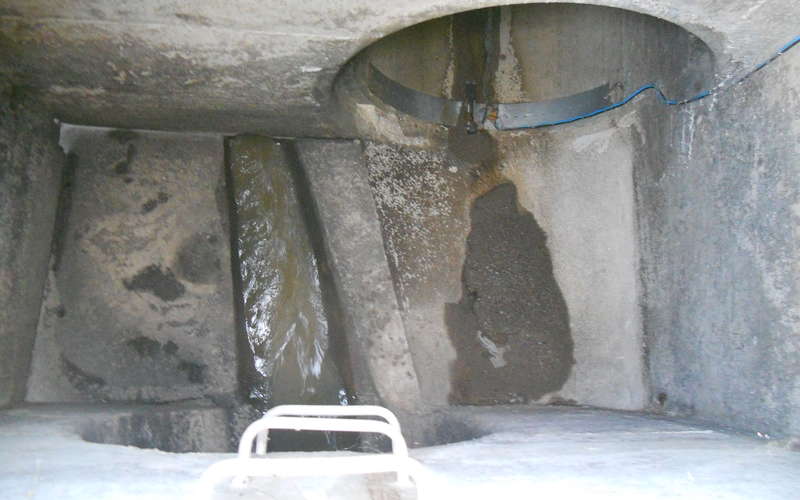

DO3

A2

1837_737_dessableur

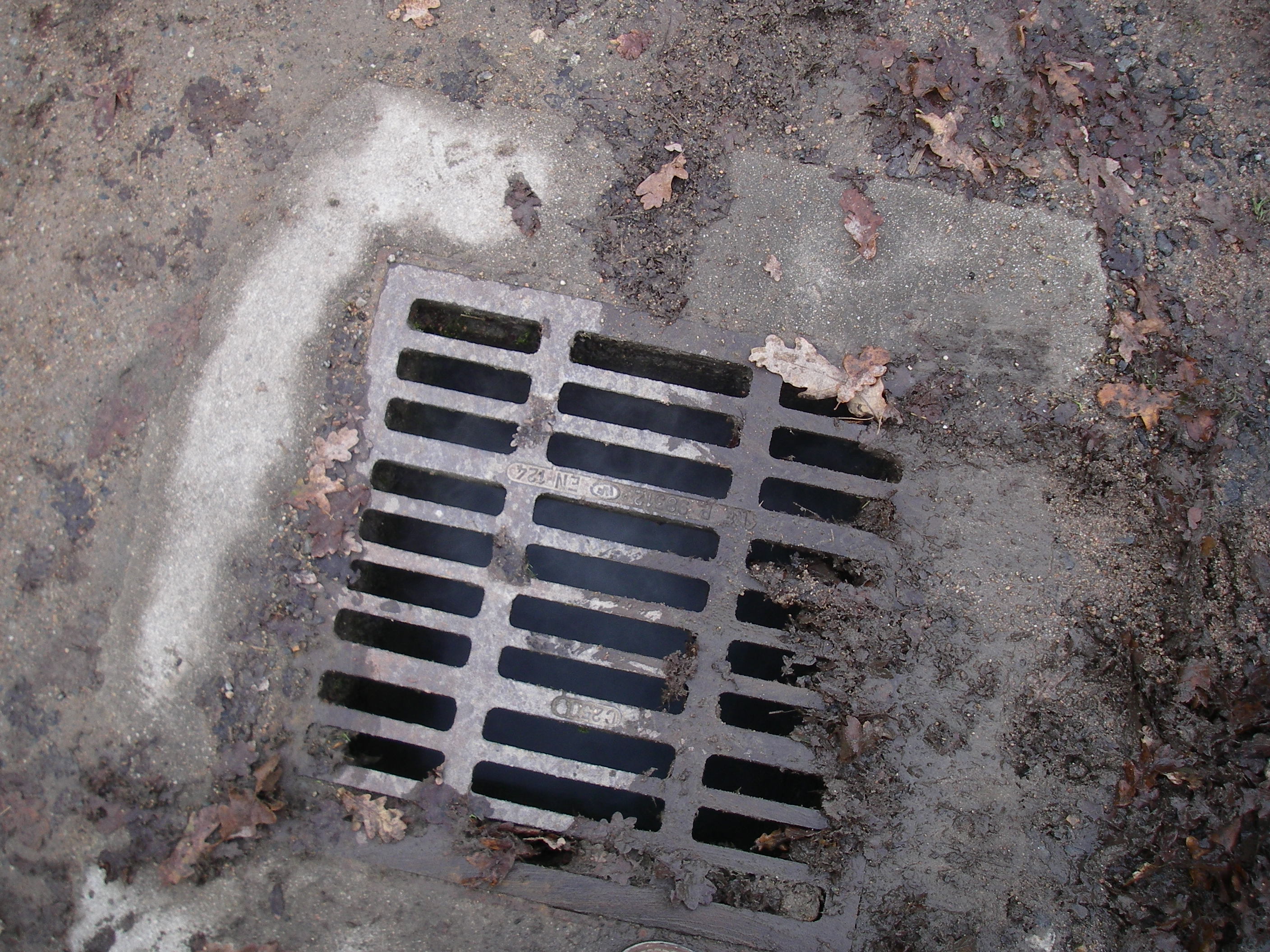

16) avalor rue gauche bord de route.JPG

Pose d'un avaloir en bordure de chaussée
